DS型脹緊套

D系列脹緊套是B系列脹緊套的加重形式，D系列脹緊套與B系列脹緊套的尺寸系列相同，但脹緊能?D系列是B系列的2-3倍。

應用領域

汽車生產

機械工程

產品手冊索取



產品特點

D系列脹緊套是B系列脹緊套的加重形式，D系列脹緊套與B系列脹緊套的尺寸系列相同，但脹緊能?D系列是B系列的2-3倍。可以用一個D系列脹緊套代替兩個B型脹緊套從而降低使?成本。

D系列脹緊套具有自動定心、同軸度好的特征，輪轂內孔和軸面均為直面，不用特意加工導向面，可節約大量加工時間和費用。

裝卸方便，其連接不需要鍵，省去了鍵加工、壓裝、熱裝等繁瑣的?作。

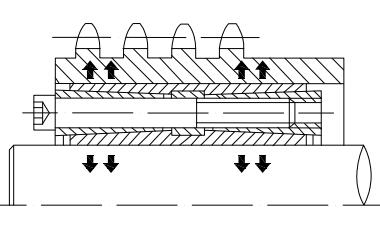

精度高、能力強 其聯結作用通過脹緊套、輪轂和軸之間產生的壓緊力和摩擦力實現，可用于重載和大扭矩傳動聯結。

適用軸徑：Φ70-Φ340(mm)

額定傳動扭矩：5.15-207kN·m

適?軸公差：h8

適?輪轂公差：H8

執行標準：JB/T 7934

安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。

技術參數

點擊圖片放大

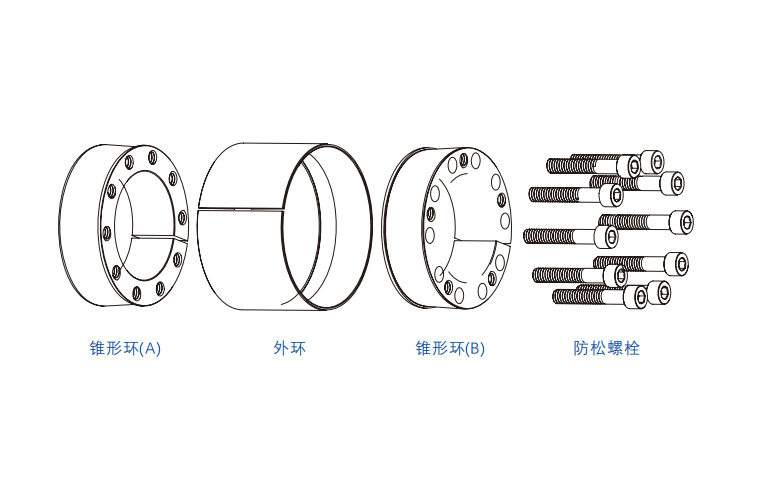

■產品結構詳見如上圖

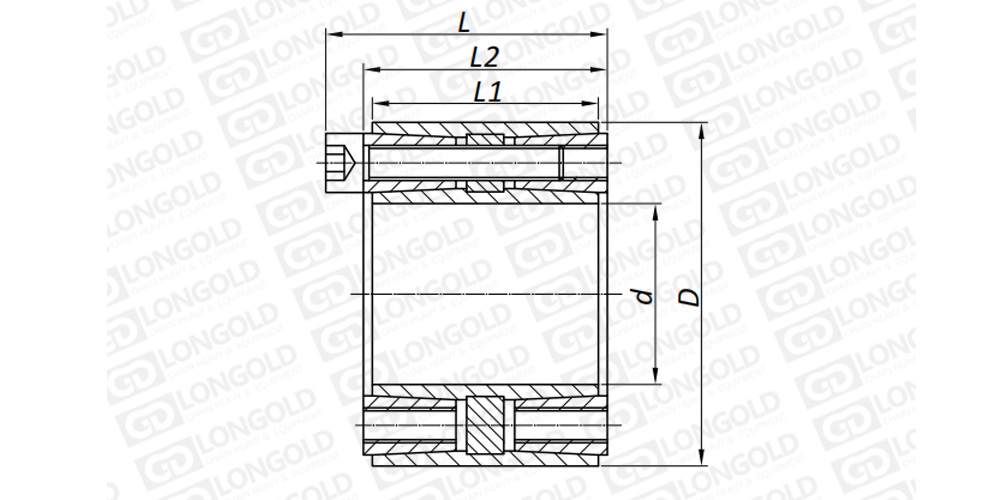

上圖為DS型脹緊套的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。


■尺寸表

脹緊套型號

基本尺寸

額定負荷

對軸壓力

對轂壓力

螺釘

參考重量

L1

L2

L

內六角螺釘

軸向力

轉矩

擰緊力矩

φd×φD

Ft

Mt

Ps

Ph

Ma

mm

mm

mm

mm

規格×個數

kN

kN·m

Mpa

Mpa

N·m

kg

PL70x110DS

50

58

68

M10x8

145

5.15

112

71

60

2.31

PL75x115DS

50

58

68

M10x9

163

6.1

116

70

60

2.4

PL80x120DS

50

58

68

M10x9

163

6.55

109

68

60

2.51

PL85x125DS

50

58

68

M10x10

182

7.7

114

77

60

2.6

PL90x130DS

50

58

68

M10x10

182

8.12

107

74

60

2.71

PL95x135DS

50

58

68

M10x10

182

8.6

102

72

60

2.8

PL100x145DS

60

70

80

M10x10

182

9.1

80

55

60

4.05

PL110x155DS

60

70

80

M10x10

182

10

75

52

60

4.51

PL120x165DS

60

70

80

M10x12

218

13.1

80

59

60

4.85

PL130x180DS

68

80

92

M12x12

319

20.7

95

69

105

6.3

PL140x190DS

68

80

92

M12x12

319

22.3

89

66

105

6.61

PL150x200DS

68

80

92

M12x12

319

23.9

83

62

105

7.02

PL160x210DS

68

80

92

M12x14

372

29.8

90

69

105

7.4

PL170x225DS

75

87

99

M12x16

426

36.2

89

67

105

10

PL180x235DS

75

87

99

M12x16

426

38.3

84

64

105

11.3

PL190x250DS

88

100

112

M12x18

479

45.5

76

58

105

14

PL200x260DS

88

100

112

M12x18

479

47.9

72

56

105

15.2

PL220x285DS

98

110

124

M14x14

511

56.2

63

49

165

19.5

PL240x305DS

98

110

124

M14x18

657

78.8

74

58

165

21.5

PL260x325DS

98

110

124

M14x20

730

94.9

76

61

165

23

PL280x355DS

120

132

148

M16x20

1015

142

80

63

260

29

PL300x375DS

120

132

148

M16x24

1218

182

89

72

260

30.5

PL320x405DS

135

147

163

M16x24

1218

194

75

60

260

47

PL340x425DS

135

147

163

M16x24

1218

207

71

57

260

50



型號表示例


PL
 		70 × 110
 		DS
（1）
 		（2）
（3）
 		（4）


（1）動力鎖（脹緊套）

（2）軸徑

（3）外徑

（4）DS型脹緊套


安裝與拆卸

安裝脹緊聯結套

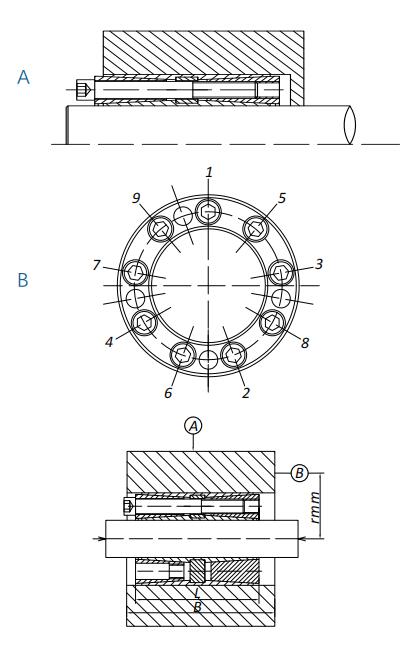

將脹緊聯結結擦拭?凈，裝?輪轂和軸的相應位置(如圖A所示)。

按圖B所示順序，依次擰緊螺釘。

要分3-4次逐次擰緊螺釘直?達到螺釘擰緊?矩，正確按照后的脹緊套應檢驗徑向跳動和軸向跳動。

軸向跳動A≤0.05mm，徑向跳動B≤0.002Rmm。

拆卸脹緊聯結套

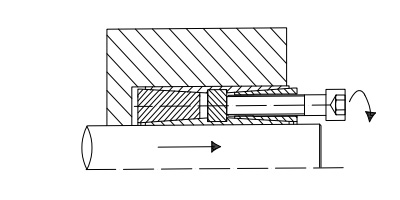

拆卸脹緊套時，先將全部壓緊螺釘松開并取下，然后將拆卸螺釘擰?錐度A?相應的拆卸螺紋孔內，

依次擰緊加壓逐步將A?錐度套與內外環分離。

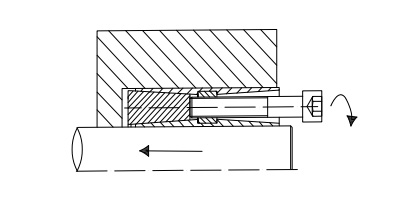

在取下A?錐度套后，再將拆卸螺釘擰?中間拆卸環上相應的拆卸螺紋孔內，依次擰緊加壓，

逐步將B?錐度套從另?端與內、外分離，完成以上兩個步驟后，就可以?便的拆下D型脹緊聯結套。




×
