QTL錐套焊接輪轂

QTL 錐套焊接輪轂適用于多種應用場景,例如與鋼板輪進行焊接。該輪轂由鋼材制成,經過鉆孔、攻絲及錐孔加工,可與 QTL 錐套配套使用。

應用領域


機械工程

產品手冊索取




產品特點

采用碳鋼制造,經過鉆孔、攻絲和錐孔加工,結構堅固,適用于重載傳動場景。

通過焊接固定在鋼板輪、法蘭盤或其他傳動件上,再利用 QTL 錐套與軸進行無鍵連接,安裝便捷且對中性好。

一般使用焊接性能好的Q235-A號鋼。

普通錐套與其他傳動件組合使用時,在啟動、換向頻繁的場合,由于沖擊載荷大會造成內孔及鍵槽的損壞,精度降低,嚴重時使整個傳動零件報廢。

通過焊接固定在鋼板輪、法蘭盤或其他傳動件上,再利用 QTL 錐套與軸進行無鍵連接,安裝便捷且對中性好。

大大提高傳動件的使用壽命并降低了維修費用。

廣泛用于輸送機、風機、水泵、破碎機等工業設備,可傳遞較大扭矩,同時避免鍵連接帶來的應力集中和磨損問題

技術參數

點擊圖片放大

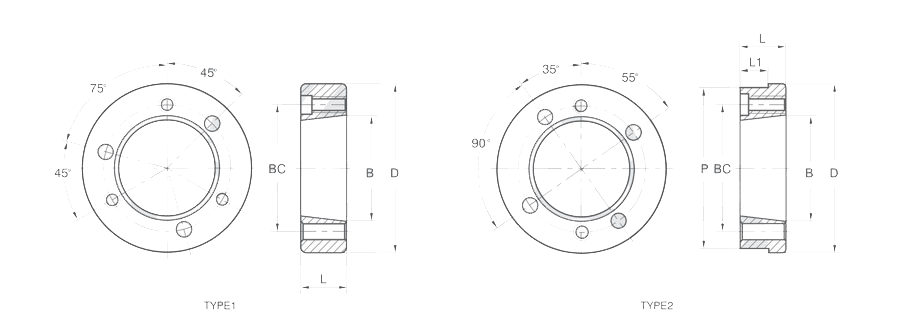

■產品本體結構詳見如上圖

上圖為QTL錐套焊接輪轂尺寸圖。


■尺寸表

型號

尺寸

D*

L

B

P+

L1

BC

JA

2.250

9/16

1.375

1 21/32

SH-A

3.000

13/46

1.871

2 1/4

SDS-A

3.500

3/4

2.188

2 11/16

SK-A

4.375

1 1/4

2.813

3 5/16

SF-A

5.000

1 1/4

3.125

3 7/8

E-A

6.250

1 5/8

3.832

5

F-A

7.000

2 1/2

4.437

5 5/8

J-A

7.750

3 3/16

5.140

6 1/4

M-A

9.500

5 3/16

6.494

9.250

3 9/16

7 7/8

N-A

10.500

6 1/4

6.990

10.250

4 1/2

8 1/2



型號與承載能力

型號

額定傳動扭矩

參考重量

6

9

12

JA

800

1190

1610

0.4

SH-A

950

1425

1900

1.0

SDS-A

1130

1695

2260

1.3

SK-A

2400

3600

4800

3.0

SF-A

4060

6090

8120

4.0

E-A

9240

13860

18480

9.0

F-A

13960

20940

27920

16

J-A

19550

29325

39100

25

M-A

49000

73500

98000

50

N-A

73200

109800

146400

75

安裝說明

  • 工件檢查:輪轂、QTL 錐套、軸芯必須無毛刺、無銹蝕、無油污;碳鋼件清潔后擦干,嚴禁殘留鐵屑、灰塵。
  • 尺寸核對:確認軸徑、錐套規格、輪轂錐孔完全匹配;配合公差嚴格按圖紙,杜絕強行裝配。
  • 焊接預處理:待焊部位打磨光潔,碳鋼母材無氧化皮,焊接坡口 / 貼合面平整。
  • 禁止涂油:錐套、軸、錐孔配合面嚴禁涂抹潤滑油、黃油,會打滑丟扭矩。




  • ×
